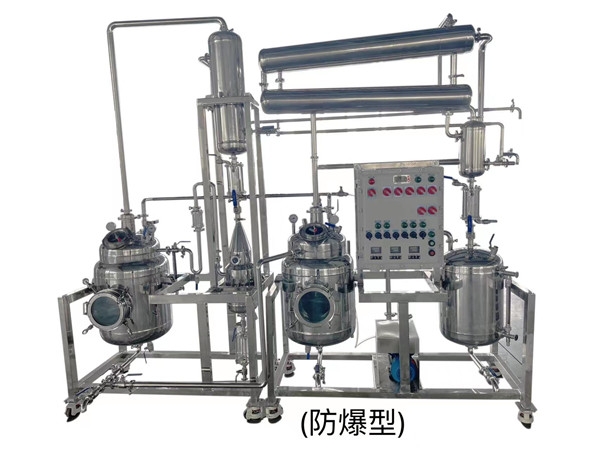

提取濃縮機組

184-5361-0108

濰坊市北方制藥設備制造有限公司

山東省濰坊市青州市卡特彼勒工業園內　

2021-7-12

信息詳情

4c4dca18824ef2843d716b418509787

【設備用途】

我們先進的提取濃縮機組事市場上銷量好的設備之一，特別適用于醫院制劑、實驗科研機構、小試中試醫科院校教學培訓等，或然人單方膏方制作及貴重藥品的提取濃縮，它之在市場得到成功應用與廣泛好評，設備因其功能齊全，性能優良、加工精良、結構緊湊等特點，成功廣泛應用于國內外市場。
產品介紹：
1．本設備具有占地面積小、制作精良、配套齊全、操作方便等優點。特別適合于小批量、多品種的生產方式。

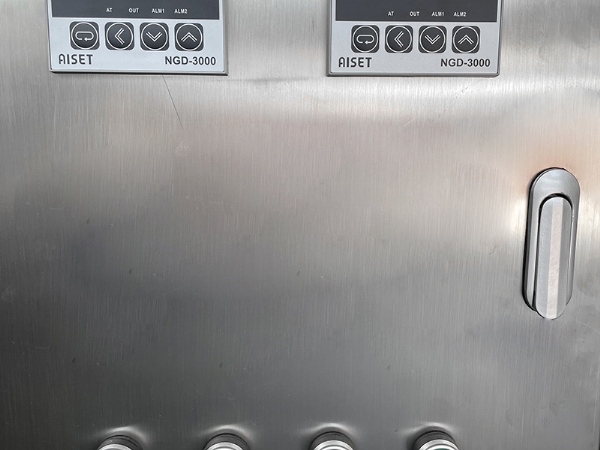

2．本設備配備：真空泵、過濾器、控制柜等配套附件。設備分為蒸汽加熱和電加熱，設備購買后只需接上水、電或蒸汽后即可使用。
3．設備功能齊全，適用于水提或醇提，能進行常壓和負壓提取并且可以回收揮發油。配置真空泵及控制箱，操作方便，可實現常溫提取低溫濃縮；常溫提取常溫濃縮；低溫提取低溫濃縮等工藝要求。
4．電加熱結構設計先進、加熱和降溫快捷、加熱均勻。罐上配有減壓裝置。
5．可以實現回流提取工藝，減少提取濃縮時間，節省溶媒。
6．油水分離器采用玻璃材質，便于觀察。

【設備特點】

本產品已進行了多次改進創新，可根據用戶實際要求更改設備，實現常壓提取揮發油，規格由10L-6000L不等，500L的以上都有相應的操作平臺，使其占地面積小，節省空間，分電加熱、汽加熱兩種。

【型號】

型號		ZTH-10	ZTH-20	ZTH-30	ZTH-50	ZTH-100	ZTH-300	ZTH-500	ZTH-1000	ZTH-2000
提取罐內筒體直徑mm		219	300	325	400	500	700	800	1000	1200
提取罐容積（L）		10	20	30	50	100	300	500	1000	2000
提取罐夾套直徑mm		300	400	400	500	600	800	900	1100	1300
臥室冷凝器規格mm		Φ19/Φ133	Φ19/Φ159	Φ19/Φ159	Φ19/Φ159	Φ219	Φ300	Φ325	Φ350	Φ350
換熱面積㎡		≈0.8	≈0.6	≈0.7	≈1-1.5	≈2.5	≈4	≈5.0	≈7.5	≈11
立式冷卻器規格mm		Φ159	Φ159	Φ159	Φ19/Φ159	Φ19/Φ159	Φ250	Φ25/Φ325	Φ32/Φ350	Φ32/Φ350
冷卻面積㎡		0.3	0.2	0.25	0.4	0.4	0.6	1.0	≈1.1	≈1.4
冷卻集液器規格mm		Φ300	Φ300	Φ350	Φ400	Φ500	Φ500	Φ500	Φ600	Φ700
冷卻集液器容積（L）		≈25	≈25	≈36	≈60	≈130	≈130	≈200	≈300	≈420
儲罐規格mm		Φ300	Φ300	Φ325	Φ500	Φ600	Φ600	Φ800	Φ1000	Φ1200
儲罐容積（L）		≈30	≈30	≈38	≈120	≈240	≈210	≈600	≈1250	≈2200
提取罐電加熱功率（KW）蒸汽		8kw	12kw	12kw	18kw	18kw/蒸汽	30kw/蒸汽	30kw/蒸汽	45kw/蒸汽	建議蒸汽
外形尺寸（mm）	長	1300	1540	1560	1950	3000	4500	3500	4500	5000
	寬	500	530	550	700	600	900	2300	2500	2800
	高	1820	1930	2030	2200	2800	3000	3500	4000	4500
真空泵規格			1L/S	2L/S	2-2.5L/S	0.4m3/min	1.83m3/min	0.8m3/min	1.5m3/min	3.0m3/min
